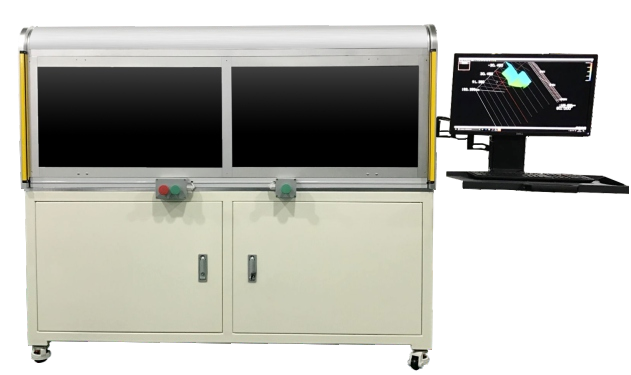

該設備主要應用于鋰電池極耳焊印、汽車零部件、3C電子零部件、3C整機檢驗等，屬于高精度的測量設備，為測量帶來便利。

測量原理

利用高精度2D位移傳感器對被測物進行掃描，得到被測物表面輪廊相關數據后，對其進行各種矯正和分析，得出需要的高度、錐度、粗糙度、平面度等物理量。

系統特點

設備用于測量微觀三維形貌和表面特征分析

支持一鍵式測量及分析，并自動生成測量報告

系統測量高度可調，以適用不同厚度樣品的3D測量

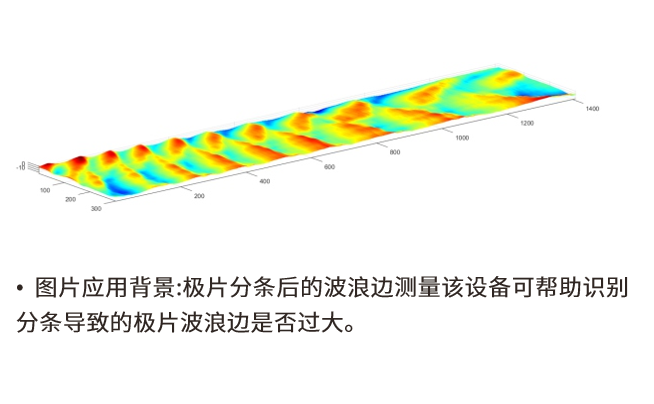

極片3D波浪邊測量

測量精度

重復精度: ±0.1mm( 3σ )

X方向分辨率 : 0.1mm

Y方向分辨率 : 0.1mm

Z方向分辨率 : 5μm

設備能適應的被測物規格

有效測量寬度 ≤ 170mm

有效掃描長度 ≤ 1000mm

高度變化范圍 ≤ 140mm

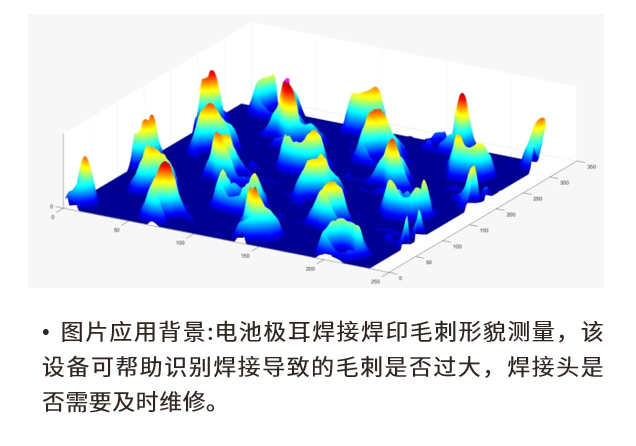

電池極耳焊印毛刺測量
