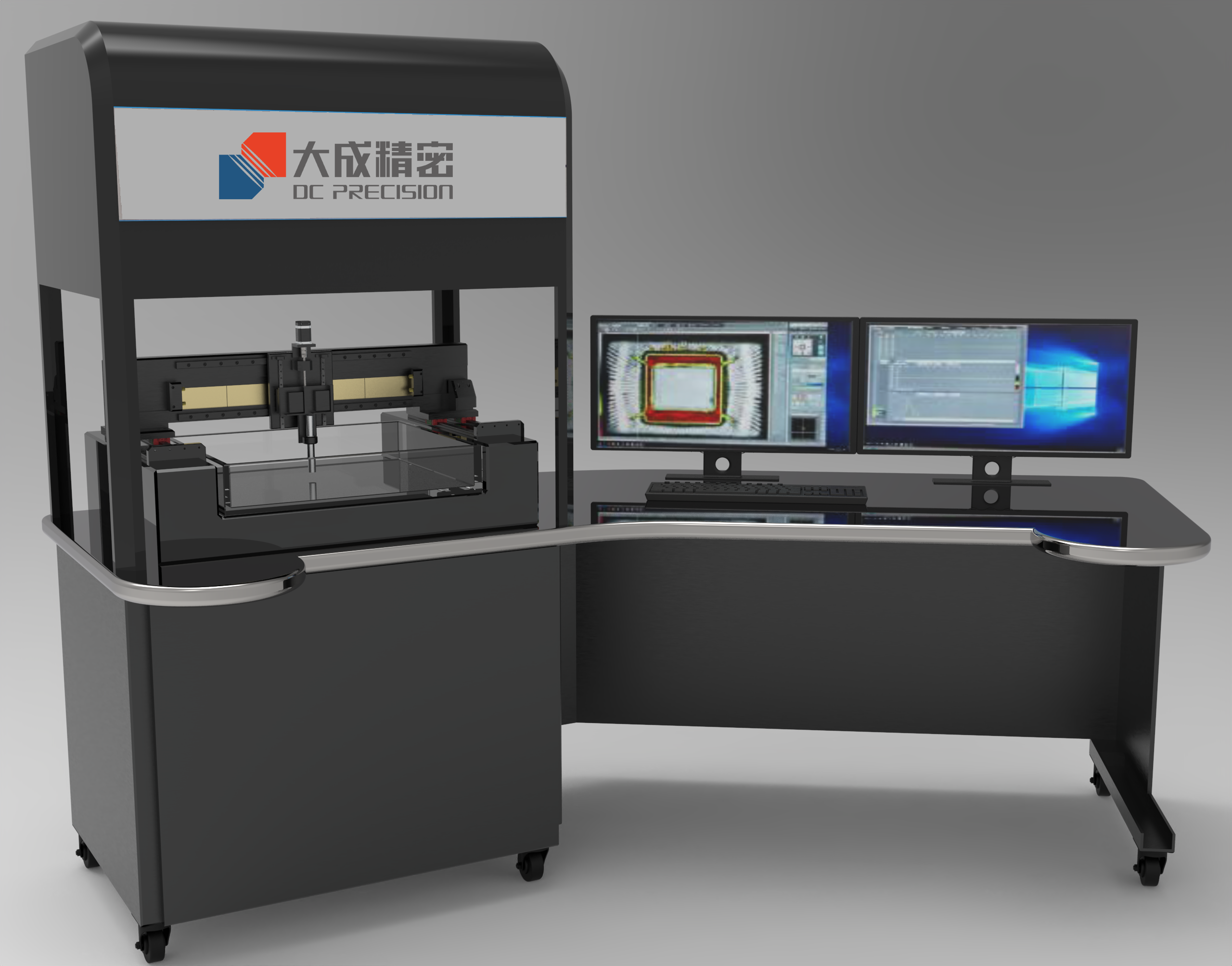

超聲波顯微鏡

原理

· 超聲波顯微鏡是利用內部分層回波信號對被檢測件內部的結構進行成裂縫像并對缺陷的大小個位置進行判定；

· 超聲波顯微鏡的核心是探頭(超聲波換能器)，它將電信號轉換為聲學信號。聲波通過耦合液(通常是水)聚焦并傳遞到樣品中，并與被檢測件內部的結構相互作用，一部分形成反射波回傳至換能器，另一部形成入射波沿縱軸方向繼續傳播；

· 超聲波顯微鏡具有A-Scan、B-Scan、C-Scan等典型的掃描成像模式。

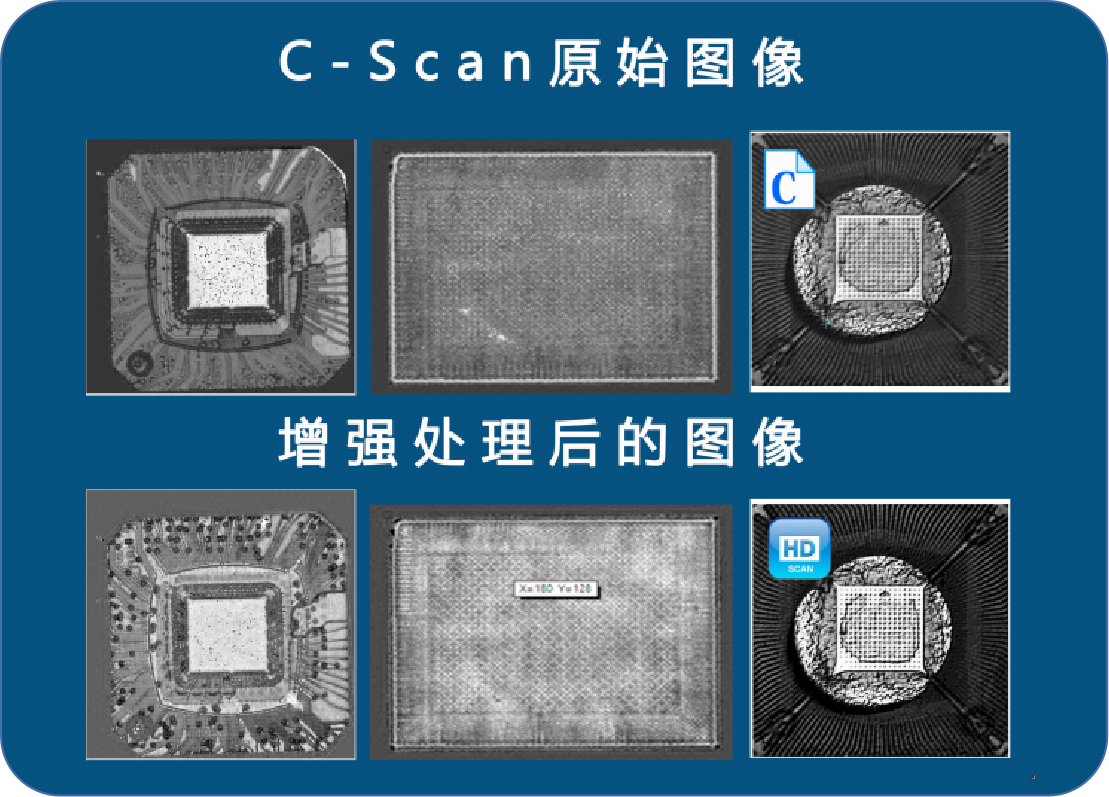

高分辨率成像技術

高分辨率成像技術是一項具有國際領先性的新的功能，該技術通過對超聲波掃描信號的復合濾波與優化，可對C-Scan圖像進行重建。重建后的圖像具有更高的對比度和分辨率。
該技術可從超聲波掃描數據中分解出更多的層析掃描信號與圖像，為超聲無損檢測提供更多的可能。

快速三維重建

可對被檢測件的內部結構進行快速的三維模型重建與渲染?？商峁?空隙、裂縫和夾雜物的三維構造；在所有軸上可自由旋轉與伸縮。

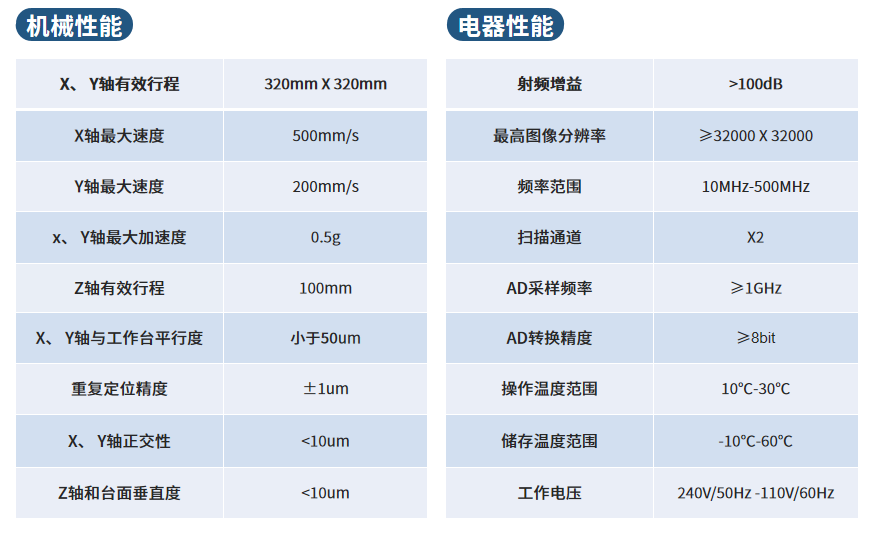

功能說明

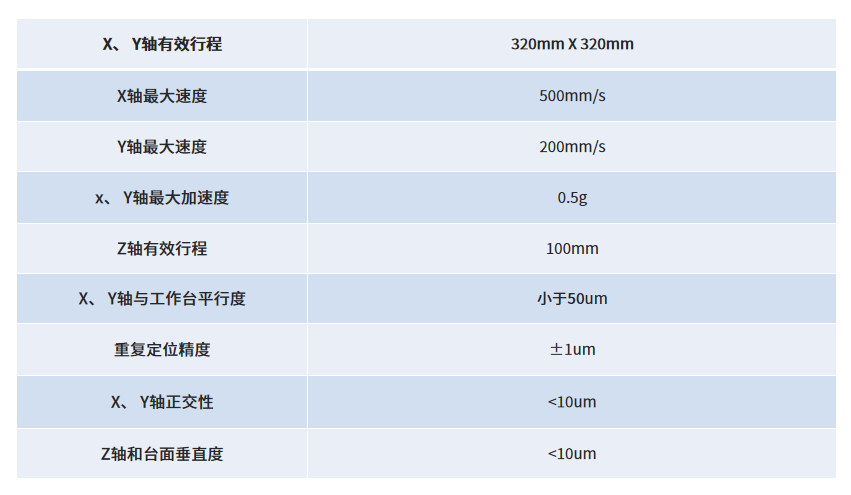

機械性能
