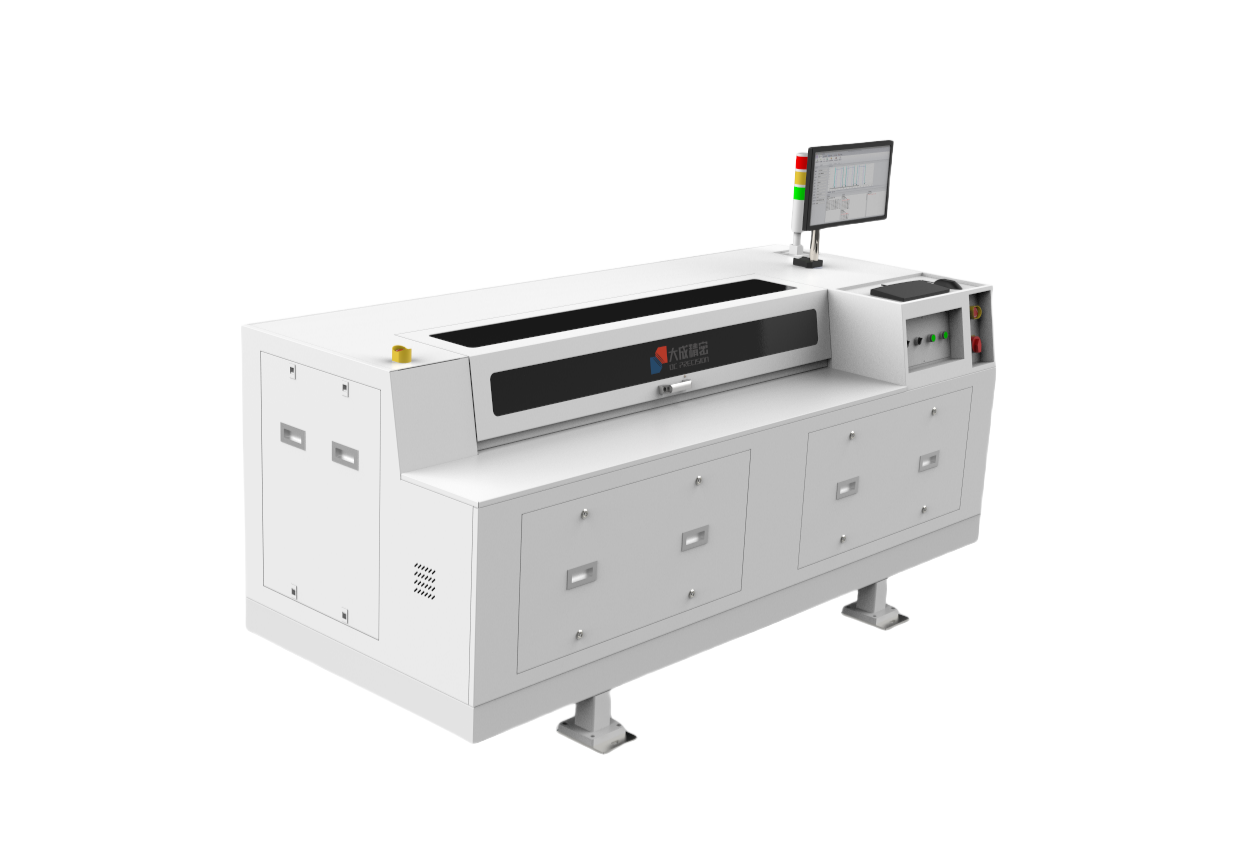

離線厚度尺寸測量一體機

應用場合
該設備應用于鋰電池涂布工序或輥壓工序以及其它工序的極片厚度與尺寸的檢測，提高了涂布工序首、尾件測量的效率與一致性。給極片品質管控提供了可靠便捷的方法

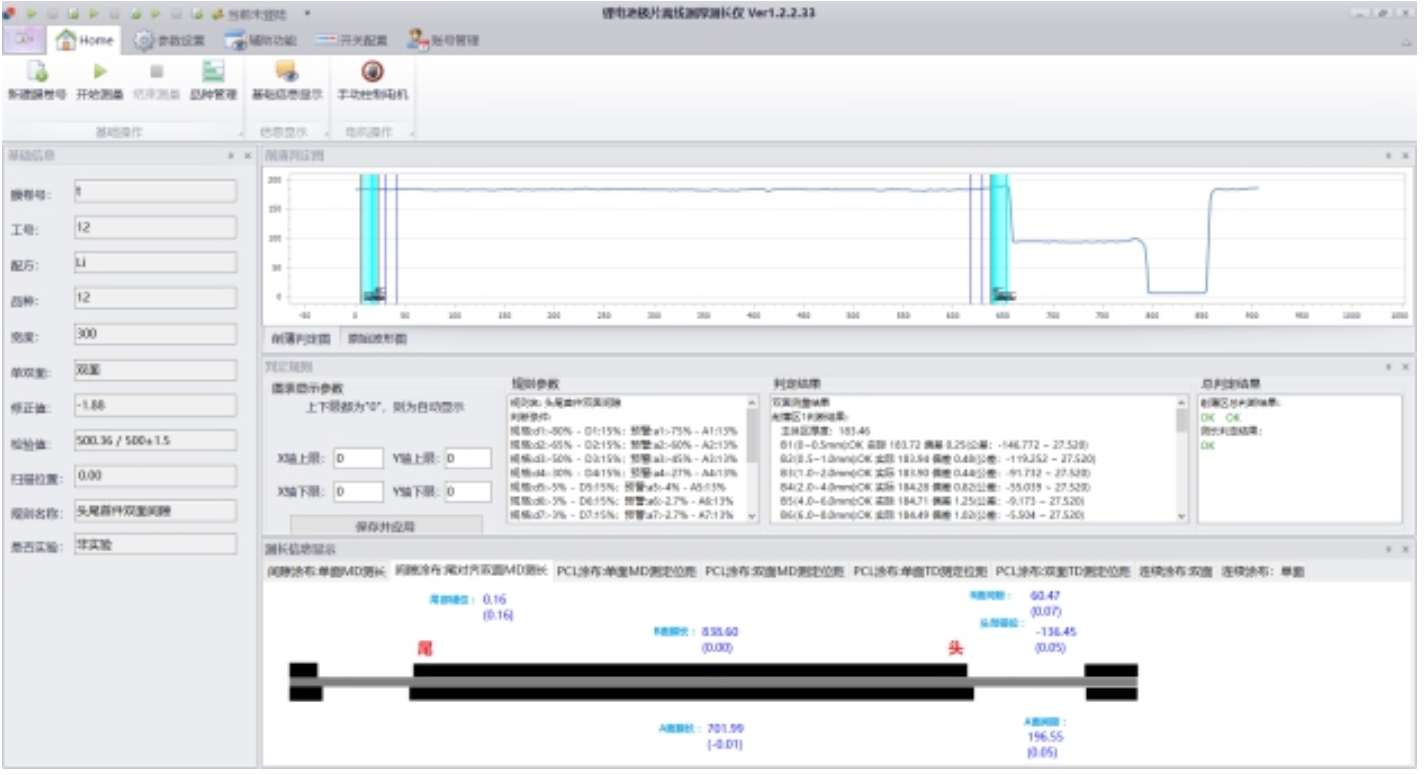

軟件界面
一鍵輸出判定結果測厚并判定 ；
單雙面膜片左右、頭尾的削薄區厚度；
測尺寸并判定 ;
左右膜寬、錯位 ;
頭尾膜長、間隙長、錯位 ;
涂布膜寬、間隙。

測量原理

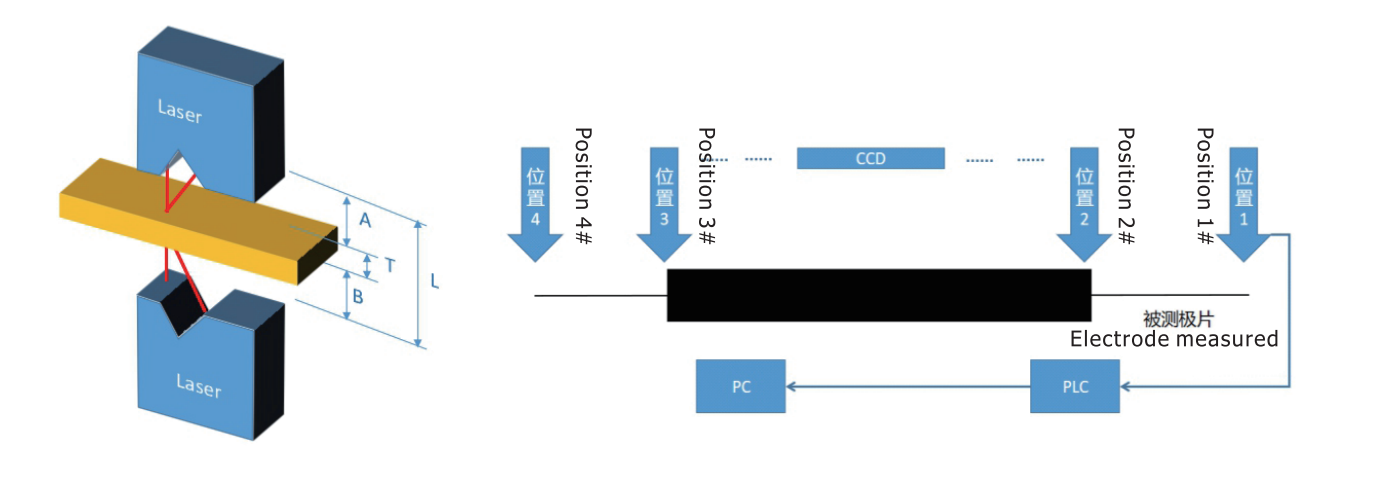

厚度：由兩個激光位移傳感器上下對射的方式組成的，上下的兩個傳感器分別利用三角形測量法，發射一束激光至被測物表面，通過檢測反光位置即可測量出被測物上表面的位置和下表面的位置，通過計算得到被測物的厚度。如由下圖 : 極片厚度 C=L-A-B
尺寸：通過運動模組+光柵尺帶動上下同步的 CCD 相機/激光傳感器，從極片頭部運行至極片尾部，計算出極片涂膜區縱向長度、間隙長度、A/B 面頭尾錯位長度等。

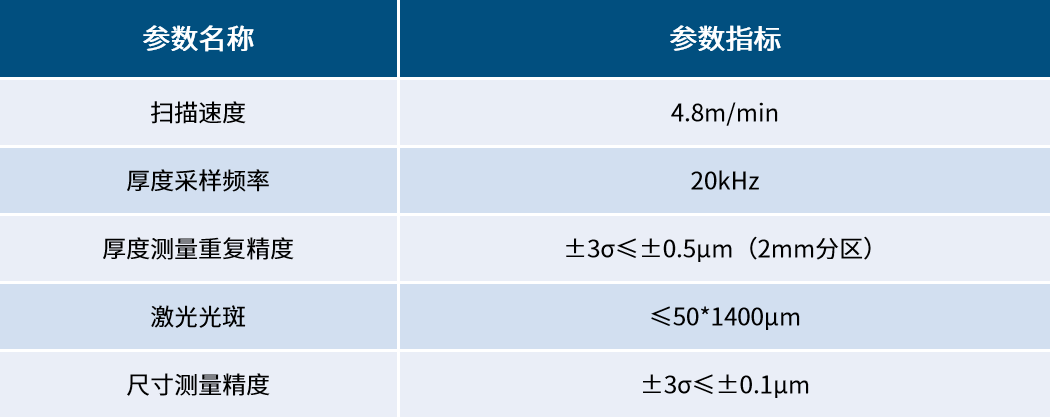

技術參數
