多架同步跟蹤測量系統

應用場合：用于鋰電池正、負極涂布。利用多臺掃描架對極片進行同步跟蹤測量。

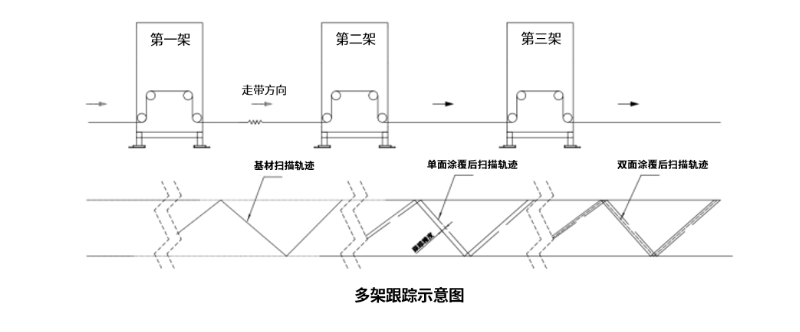

多架測量系統是利用特色的跟蹤技術，把相同功能或不同功能的單個掃描架組成一個測量系統，從而具備單個掃描架所有功能以及單個掃描架不具備的同步跟蹤測量功能，掃描架可以根據涂布工藝要求選擇，最多支持5個掃描架。

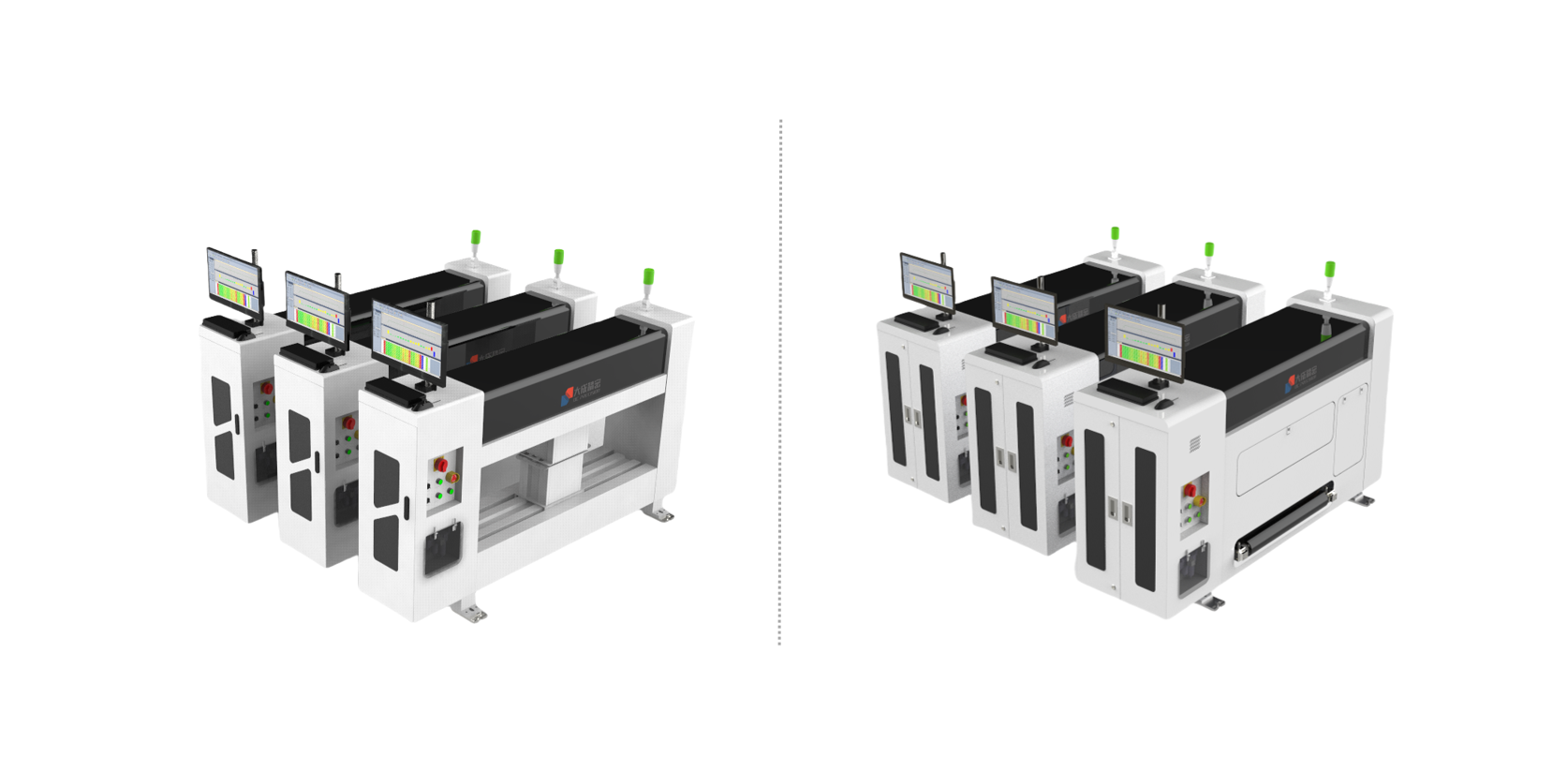

常見機型：雙架β/X射線面密度同步測量?jī)x、三架β/X射線面密度同步測量?jī)x、五架X/β線面密度同步測量?jī)x、X/β射線雙架同步CDM厚度面密度測量一體機、X/β射線三架同步CDM厚度面密度測量一體機、X/β射線五架同步CDM厚度面密度測量一體機。

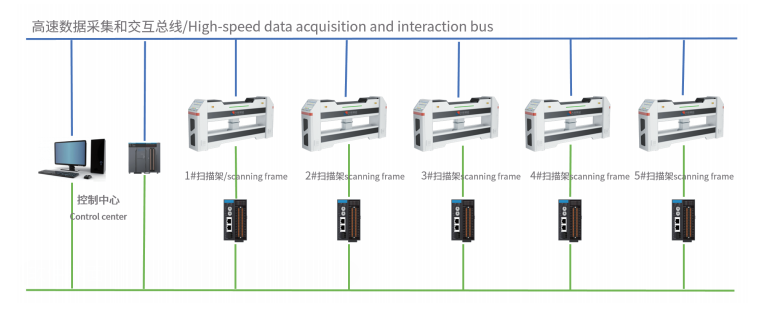

EtherCAT總線布局
獨立研發技術:工業控制主機+運動控制器(EtherNet + EtherCAT)

同步精度：同步誤差≤2mm (接涂布機編碼器)。
配置專業的運動控制器和高精度編碼器，確保同步跟蹤精度。

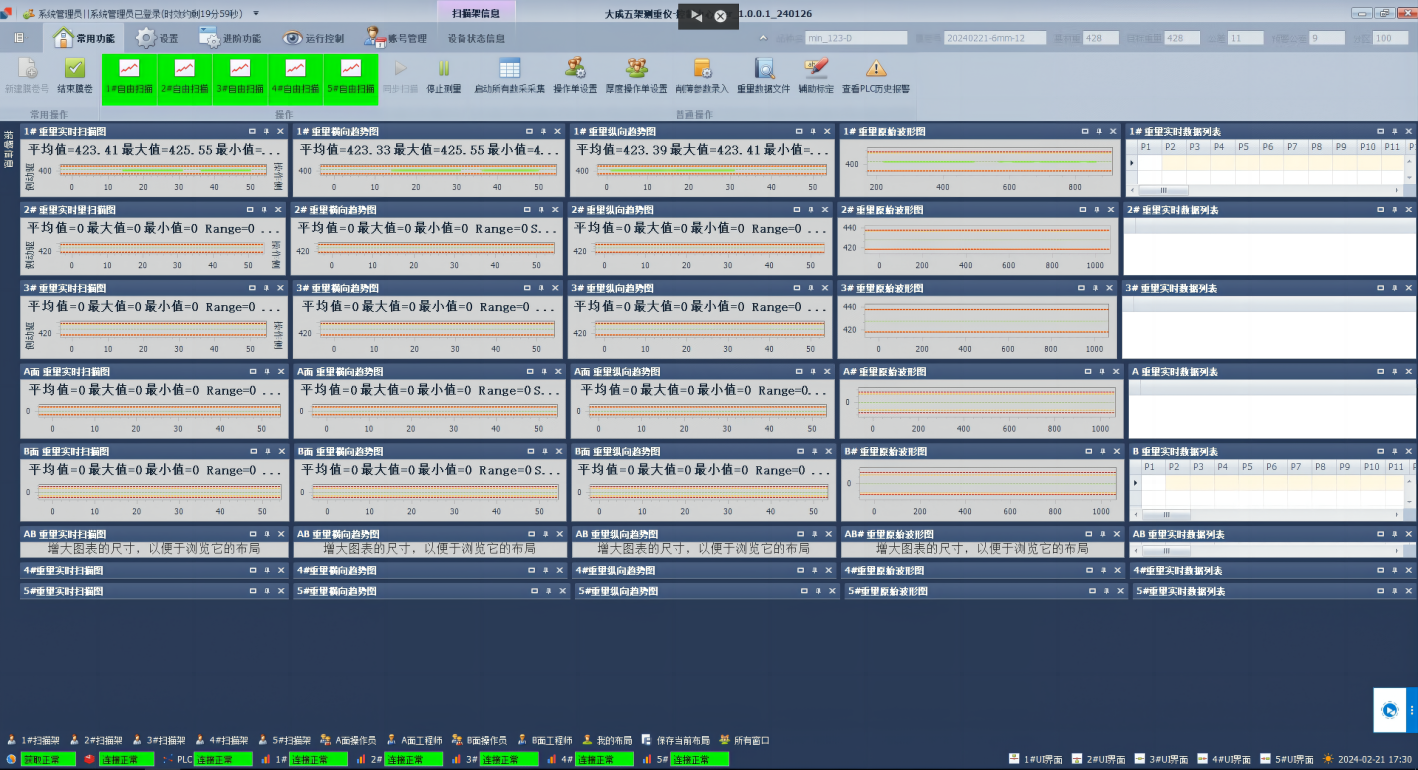

控制軟件：信息豐富的界面，1#架、2#架、3#架界面由客戶隨意選擇；
具備CPK、Max、Min統計等功能。

凈涂覆量測量: 凈涂覆量的一致性是涂布工序極片質量的核心指標;

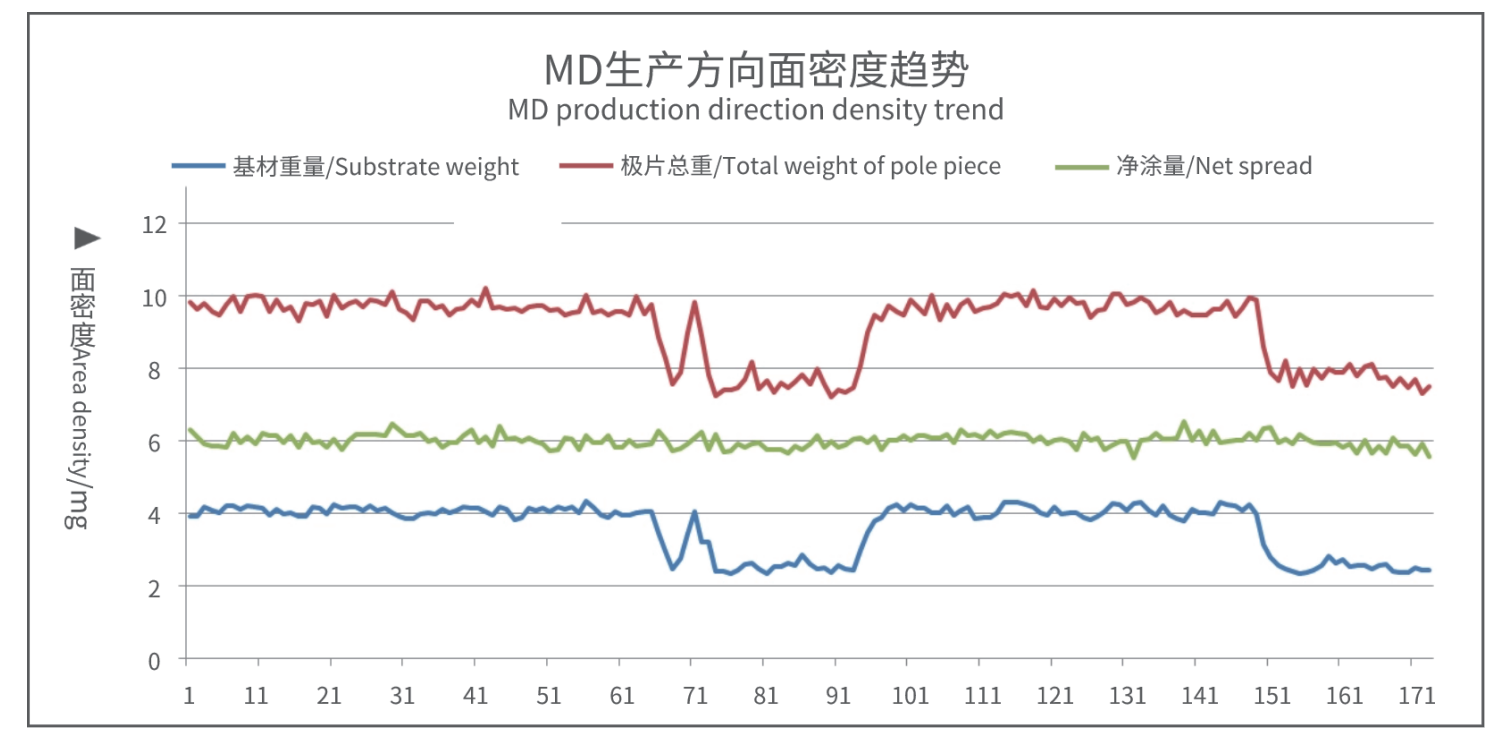

在生產過程中銅箔和極片總重同時發生變異通過兩架差量測得凈涂覆量基本穩定，凈涂覆量有效的監測對鋰電池極片意義重大。下圖數據采集背景: 陽極單面涂布，共生產一卷2000米第一臺面密度測量?jī)x測量涂布前銅箔變異第二臺面密度測量?jī)x測量涂布后的極片總重。
