什么是張力？

受到拉力作用時，物體內部任一截面兩側存在的相互牽引力。

良好的張力控制可提高加工精度、提高實效和材料利用率，直接關系到產品的質量。



箔材張力測量儀：

主要應用于檢測銅箔、鋁箔、薄膜等基材在規定的跨度和張力狀態下的板型位移狀況（塌邊、波浪邊），采用激光測量方式量化板型位置，在軟件中自動產生板型曲線圖形，并生成符合規范的自動檢測報告，同時具備導出或打印功能。



測量原理：

采用激光測量的方式來量化板型位移，激光位移傳感器測量基材波浪面的位置，從而計算出被測基材張力不均時的一個位置差，以此自動識別壞品 。



工藝流程：

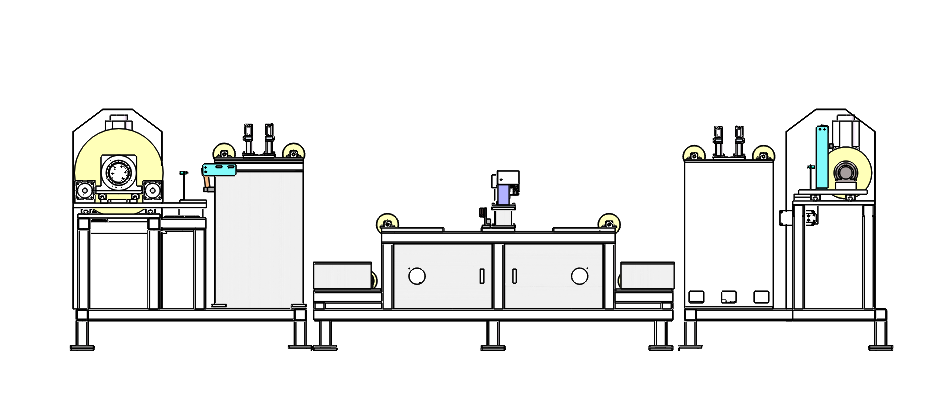

整機解決方案：



箔材張力測量儀采用激光測量方式量化板型位置，在軟件中自動產生板型曲線圖形，并生成符合規范的自動檢測報告，同時具備導出或打印功能。

1.測量系統：

主要實現數據檢測、數據輸出。



2.收放卷系統：

驅動箔材運動，糾偏防止收卷出現錯誤。

分辨率：0.01mm；

糾偏精度：0.5mm。



3.張力控制系統：

①由擺輥、氣缸、控制閥、張力傳感器組成。

②控制閥控制氣缸，氣缸推動擺輥實現張力輸出，通過張力傳感器反饋組成閉環調節。

張力控制要求：20-1500 N

張力波動：±3N

以上共同控制箔材張力，為測量提供條件。



4.上料系統：

采用電動叉車進行上料。



5.人機交互：

通過工控機進行設備自動運行操作，另配手動操作按鈕；

工控機可以實現信息錄入，數據提取，生成報表；

報表中包含每次測量波形圖；

員工在操作安裝物料，調整走帶順暢，到PC端進行設備操作；靜態測量時可控制走帶確定檢測位置、檢測、生成報告、走帶進入下一測量位置；

保留接入MES端口。
