什么是激光測厚法？

激光測厚法是典型的非接觸式測厚，其采用光電成像技術、引入激光作為測量工具，在很大程度上提高了測量系統的靈敏度和精度，充分利用激光的方向性好、亮度高等優勢構建光學檢測系統，來達到測量厚度的目的。



測量原理：

激光測厚儀的測厚模塊由兩個激光位移傳感器上下對射的方式組成的，上下的兩個傳感器分別測量被測體上表面的位置和下表面的位置，通過計算得到被測體的厚度。

激光測厚儀的優點在于它采用的是非接觸的測量，相對接觸式測厚儀更精準，不會因為磨損而損失精度。



應用場合:

用于鋰電池極片、玻璃、陶瓷測量、手機面板油墨等厚度測量。

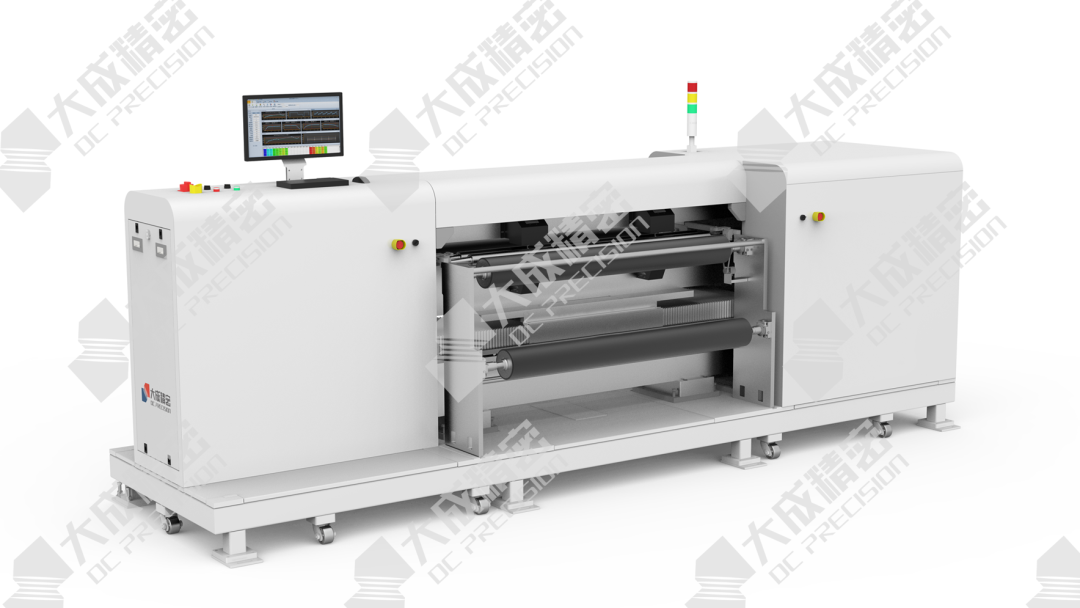

O架

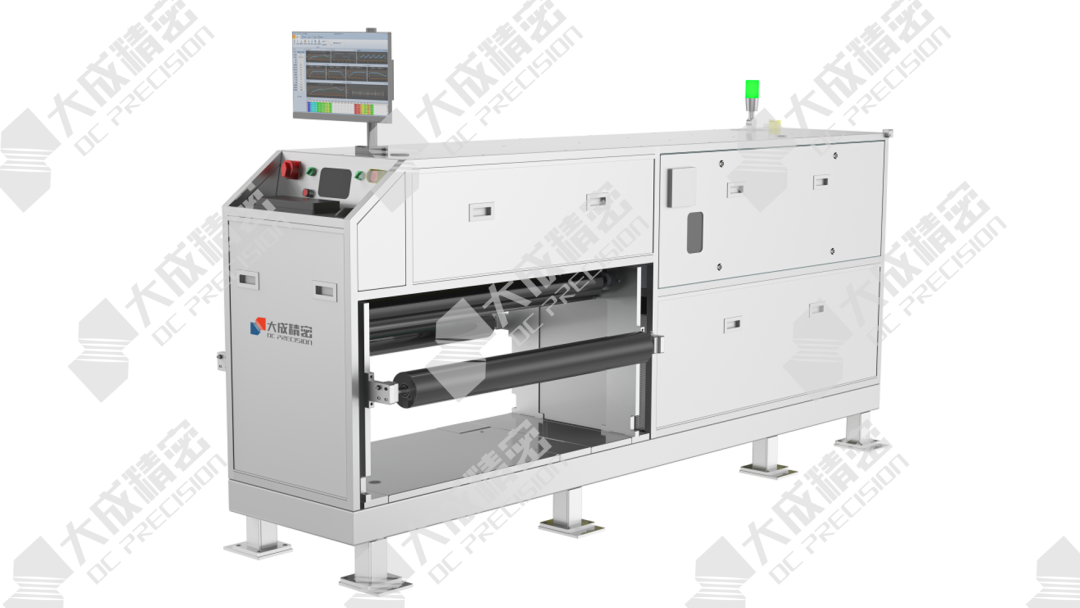

C架



自大成精密成功研發并量產精度0.8微米窄幅C架測厚儀后，經過數年的升級迭代，目前已研發成功0.2微米高準確度（偏倚＜0.2μm）測厚儀。



激光在線測厚儀關鍵技術：

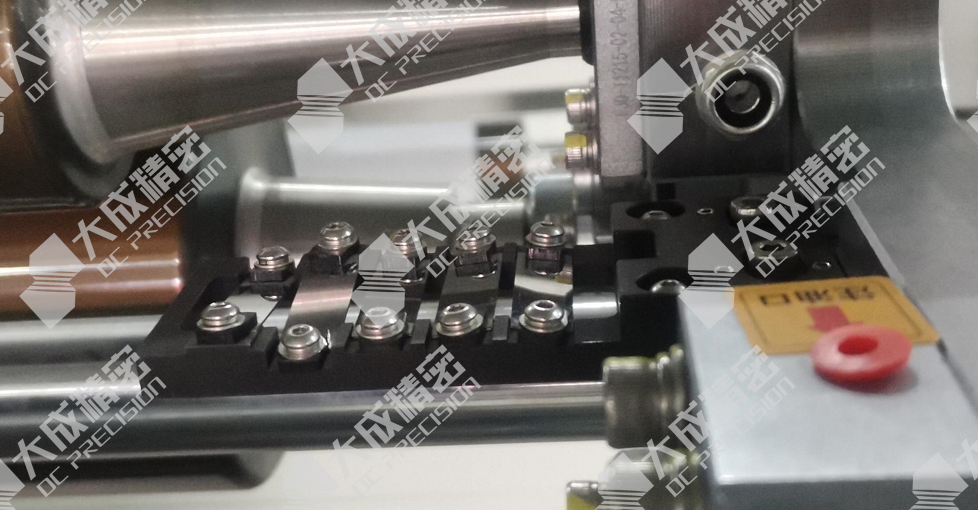

激光同軸度：上下激光頭的同軸度很重要。如果上下激光頭光路同軸度誤差0.1mm時，極片存在波浪、角度2°時測量誤差>1um，大成精密通過獨特的機構來量化和保證上下激光同軸誤差＜0.01mm；同時具備同軸異常自檢功能、同軸調節提醒功能、同軸度調節-新人也可迅速上手。

目前，激光同軸技術已獲國家發明專利。



在掃描架的設計上，大成精密激光在線測厚儀在設備穩定性和抗干擾能力兩個方面表現十分出色。



設備穩定性：

掃描架采用精密C/O型架結構掃描架；

掃描架采用高精度伺服驅動；

電氣元件選用一線品牌。

抗干擾能力：

自校準：通過實時校準，可以修正由于溫度等造成的上下激光頭的距離變化，保證長期的穩定性；

防抖動：精心設計的支撐輥機構，從設計上避免了極片抖動對測量的影響；

隔震：復合減震設計避免了震動對測量的影響。

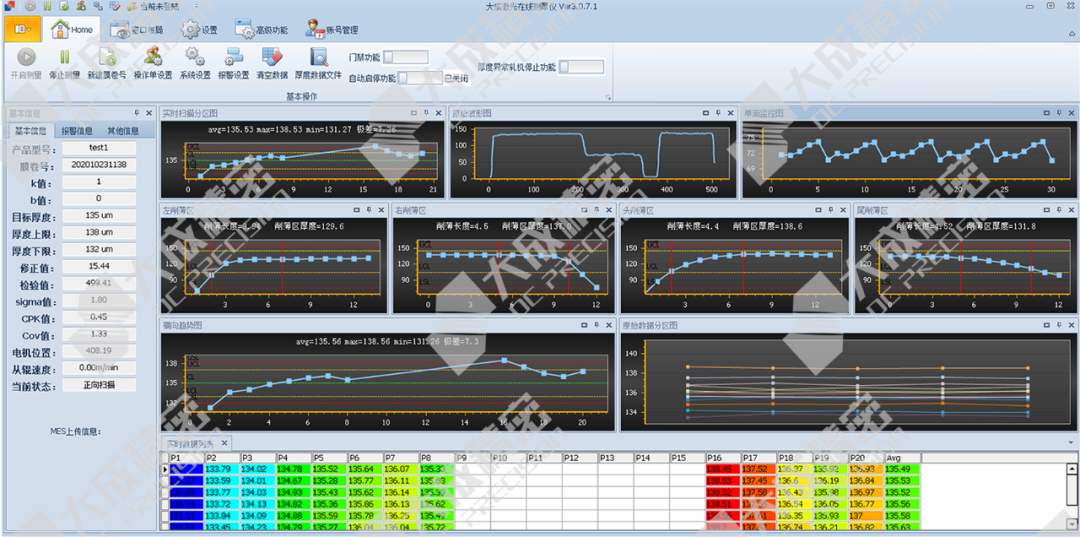

除此之外，大成精密激光在線測厚儀擁有卷質量報表、一鍵MSA功能、定點測量功能、一鍵標定等特色功能，一經推出，便引起市場積極反響，獲得眾多客戶點贊肯定。



未來，大成精密將繼續潛心研發，堅定不移以研發驅動創新發展，以技術為支撐，為客戶提供更多技術解決方案，助力行業高質量發展。
